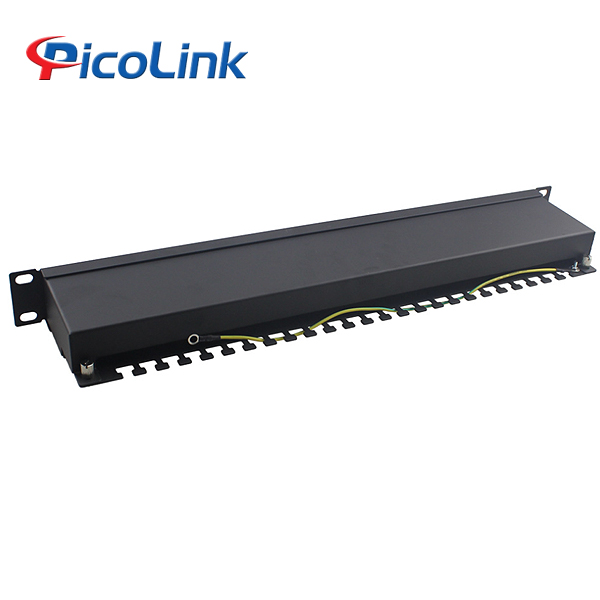

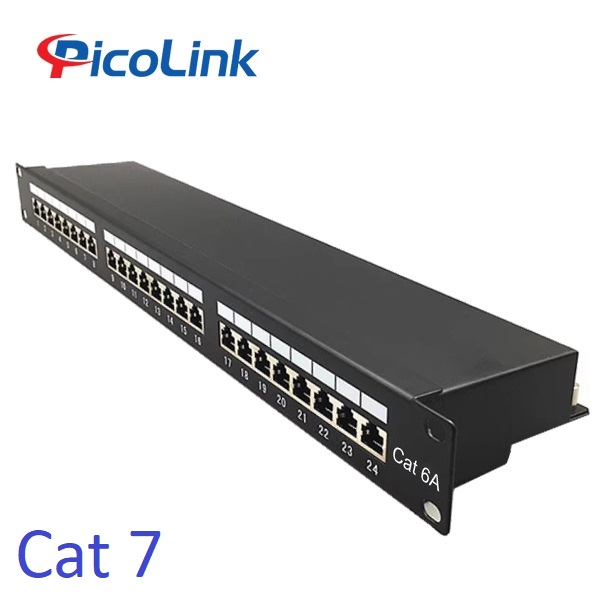

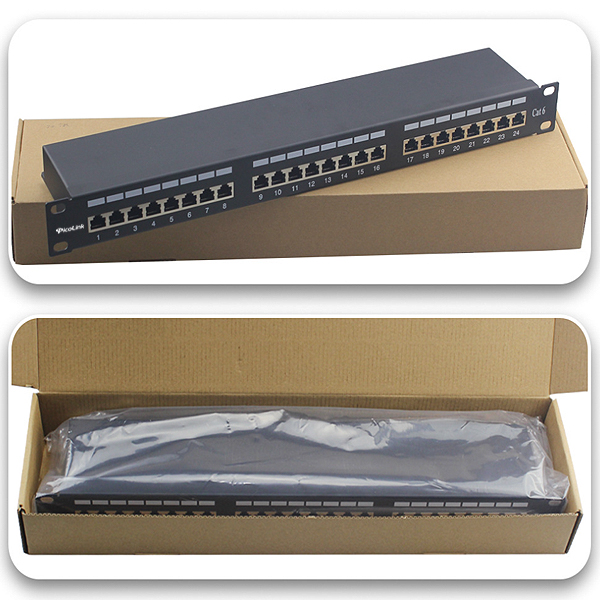

Thanh Đấu Nối Patch Panel 24 Cổng Cat7 STP 1U PicoLink PL-S1U24-C7 là thiết bị đấu nối và quản lý cáp mạng chuyên dụng, được thiết kế cho hệ thống mạng tốc độ cao. Sản phẩm có
24 cổng RJ45, hỗ trợ cáp
Cat7 STP, thiết kế chuẩn
1U – rack 19 inch, phù hợp lắp đặt trong tủ mạng, phòng Server và trung tâm dữ liệu.
Patch Panel PicoLink PL-S1U24-C7 giúp tập trung các đường cáp mạng về một vị trí, tạo hệ thống đấu nối khoa học, gọn gàng và thuận tiện cho việc quản lý, kiểm tra hoặc mở rộng hệ thống mạng.
Thông số kỹ thuật
| Thông số |
Chi tiết |
| Thương hiệu |
PicoLink |
| Model |
PL-S1U24-C7 |
| Loại sản phẩm |
Patch Panel Cat7 |
| Số cổng |
24 cổng RJ45 |
| Chuẩn cáp |
Cat7 STP |
| Băng thông |
Lên đến 600MHz |
| Tốc độ truyền |
Hỗ trợ 10Gbps |
| Thiết kế |
1U |
| Chuẩn lắp đặt |
Rack 19 inch |
| Chất liệu |
Thép/khung kim loại |
| Màu sắc |
Đen |
| Kiểu Patch Panel |
Dạng thẳng |
| Kích thước |
482.6 × 44.45 × 119.38 mm |
Các thông số về 24 port, Cat7 STP, băng thông 600MHz, thiết kế 1U và kích thước chuẩn rack 19 inch được công bố trên trang sản phẩm PicoLink.
Ưu điểm nổi bật
1. Hỗ trợ hệ thống mạng Cat7 tốc độ cao
PL-S1U24-C7 được thiết kế dành cho hệ thống cáp Cat7 STP, đáp ứng nhu cầu truyền dữ liệu tốc độ cao và hỗ trợ các ứng dụng mạng lên đến 10 Gigabit Ethernet.
2. Khả năng chống nhiễu tốt
Thiết kế STP (Shielded Twisted Pair) giúp hạn chế tác động của nhiễu điện từ trong môi trường có nhiều thiết bị điện, máy chủ và thiết bị mạng hoạt động đồng thời. Phần vỏ kim loại hỗ trợ kết nối shield và tiếp đất đúng kỹ thuật để tăng hiệu quả chống nhiễu.
3. 24 cổng RJ45 tiện lợi
Với 24 cổng RJ45, Patch Panel giúp tập trung nhiều đường cáp mạng trên một thiết bị, thuận tiện kết nối với switch thông qua dây nhảy mạng và dễ dàng đánh số từng đường cáp.
4. Thiết kế 1U chuẩn Rack 19 inch
Kích thước 1U, chuẩn 19 inch giúp PL-S1U24-C7 dễ dàng lắp đặt trong các loại tủ Rack tiêu chuẩn, đồng thời tiết kiệm không gian và giúp tủ mạng được bố trí chuyên nghiệp.
5. Dễ quản lý và bảo trì
Các cổng được bố trí tập trung, hỗ trợ việc đánh dấu và quản lý từng đường cáp. Khi cần kiểm tra, thay đổi hoặc nâng cấp hệ thống, kỹ thuật viên có thể thao tác thuận tiện hơn so với việc đấu nối cáp trực tiếp vào thiết bị mạng.
Ứng dụng của Patch Panel PicoLink PL-S1U24-C7
Patch Panel Cat7 24 cổng PicoLink PL-S1U24-C7 phù hợp sử dụng cho:
- Tủ Rack mạng 19 inch.
- Phòng Server, Server Room.
- Trung tâm dữ liệu Data Center.
- Hệ thống mạng LAN doanh nghiệp.
- Hệ thống mạng 10Gbps.
- Mạng tốc độ cao cho văn phòng và doanh nghiệp.
- Hệ thống camera IP và thiết bị PoE.
- Môi trường có nhiều thiết bị điện tử và yêu cầu chống nhiễu.
- Các hệ thống mạng cần khả năng quản lý và mở rộng lâu dài.
Hướng dẫn đấu nối cơ bản

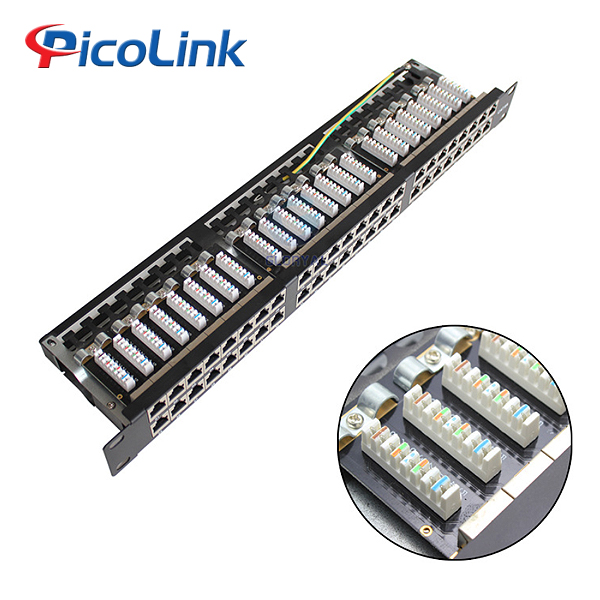

Khi lắp đặt Patch Panel Cat7 STP, cần sử dụng cáp mạng phù hợp và thực hiện đấu nối theo đúng sơ đồ được đánh dấu trên Patch Panel. Hai chuẩn đấu dây T568A và T568B có thể được sử dụng, nhưng cần thống nhất một chuẩn trong toàn bộ hệ thống để đảm bảo kết nối chính xác.
Đối với hệ thống STP, cần chú ý tiếp đất phần shield đúng kỹ thuật để phát huy khả năng chống nhiễu của hệ thống cáp.
Sau khi hoàn tất đấu nối, nên sử dụng máy test mạng để kiểm tra thông mạch, thứ tự dây và chất lượng đường truyền trước khi đưa hệ thống vào vận hành.
Kết luận
Thanh Đấu Nối Patch Panel 24 Cổng Cat7 STP 1U PicoLink PL-S1U24-C7 là giải pháp phù hợp cho các hệ thống mạng cần tốc độ cao, khả năng chống nhiễu và quản lý cáp chuyên nghiệp. Với 24 cổng RJ45, chuẩn Cat7 STP, băng thông lên đến 600MHz và thiết kế 1U chuẩn Rack 19 inch, sản phẩm đáp ứng tốt nhu cầu triển khai mạng doanh nghiệp, phòng Server và Data Center.
